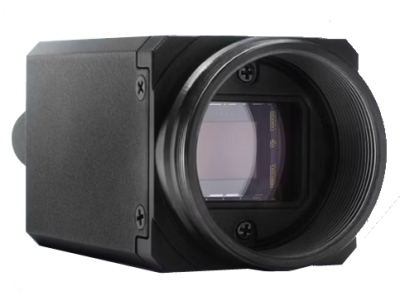

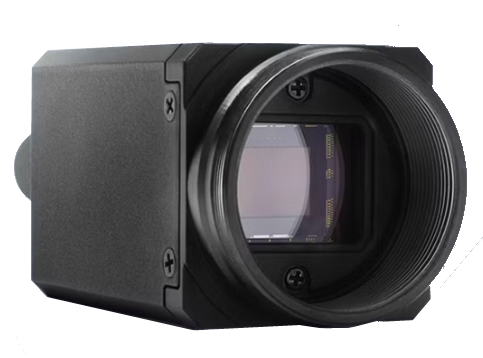

Камера машинного зрения EDL 9004T

Модель

EDL 9004T (TRI004S-CC)

Сенсор

Sony IMX287 CMOS

Размер матрицы

6.3 mm (1/2.9″)

Размер пикселя

6,9 µm (H) x 6,9 µm (V)

Разрешение

720 x 540 px, 0,4 Mpix

Максимальная скорость

286 к/с @ 12 bit ADC

ADC

12 bit

Режимы затвора

Global Shutter ( Кадровый затвор)

AGC

0 dB ~ 42 dB (цифра + аналог)

Синхронизация

Программная, аппаратная, PTP (IEEE 1588)

Выдержка

20 μs to 10 s (Нормально) / 0.8 μs to 13.3 μs (Кратковременно)

Буфер

16 Mb

Буфер изображения

128Mb

Фрагментация данных

Счетчик кадров, смещение X/Y, ширина/высота, время экспозиции, усиление, уровень черного, состояние линии, настройка секвенсора

Обработка изображений

Усиление, гамма, уровень черного, баланс белого, LUT, CCM, коррекция пикселей, оттенок, насыщенность, преобразование цветового пространства

Трансформация изображения

Горизонтальное и вертикальное бинирование, децимация, горизонтальный и вертикальный переворот

Счетчик и Таймер

2 + 2

Настройки изображения

Экспозиция, Усиление

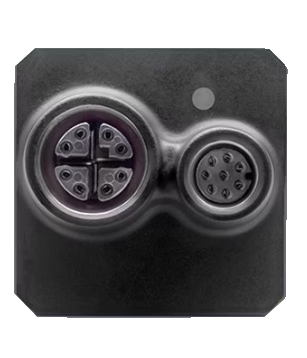

Цифровой интерфейс

1000BASE-T GigE M12 (8 Pin X-Coded), PoE

Количество клиентов

3

GPIO

8 pin M8 коннектор

Порты I/O

1 вход (2.5V-24V и 10.5V-24V), 1 выход

Помехоустойчивость (EMC)

DIN EN 61000-6-2

Объектив, мм

C-Mount

Аудио выход

GigE Vision v2.0

События

Начало/конец съемки, начало/конец экспозиции, подъем/спад линии, ошибка

Класс защиты

IP67

Электропитание

PoE (IEEE 802.3af), или 12-24 VDC ±5%

Потребляемая мощность, Вт

3.1W@ PoE, 2.5W @Внешний источник питания

Рабочие температуры, С

-20°C ~ 55°C

Рабочая влажность, %

20% ~ 80%

Размеры

29 x 29 x 45 мм

Вес

67 г

Виброустойчивость

DIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6

Сертификаты

CE, FCC, RoHS, REACH, WEEE
